กระทู้ล่าสุด

#61

MIPI BOX / MIPI ISP CABLE TYPE-C

กระทู้ล่าสุด โดย Admin - ก.ค 09, 2025, 04:51 หลังเที่ยง



#62

เกร็ดความรู้ช่างมือถือ / Secret Code 2025

กระทู้ล่าสุด โดย Admin - ก.ค 07, 2025, 09:45 หลังเที่ยง

#63

AVA ( AntiVirus APKs ) โปรแกรมลบไวรัสมือถือ / ต่อ: AVA 4 ระบบ ONLINE เท่านั้...

กระทู้ล่าสุด โดย yomobile1979 - มิ.ย 19, 2025, 07:48 ก่อนเที่ยง

ดื่มนมดีกว่าครับพี่น๊อต

#64

F64 ULTRA / เทคนิค โม ISP ให้แรงๆ

กระทู้ล่าสุด โดย Admin - มิ.ย 19, 2025, 12:49 ก่อนเที่ยง

Credit ISP Modify By Nguyễn Diện
UFS : Remove r27, r30 . Add 10R to switch / R2 R3 R4 R5 change to 22 ohm
Option 1 : 10R support ufs qualcomm and exynos old ( samsung a50 a50s a51)
Option 2 : 0R then off support exynos new ( note 10 s24 s21...)

## ทำไมถึง "ห้าม" ต่อสาย TX ลงกราวด์?
เหตุผลง่ายๆ แต่สำคัญมากคือ สาย TX (Transmit) คือขา "ส่ง" สัญญาณ ซึ่งเป็น Output ที่ทำงานอยู่ตลอดเวลา การนำขา Output ไปต่อลงกราวด์โดยตรงก็เหมือนกับการสร้าง "ไฟฟ้าลัดวงจร" (Short Circuit) ครับ

เมื่อโปรแกรมเมอร์ (เช่น UFI Box, Easy Jtag) พยายามจะส่งข้อมูล Logic '1' (ซึ่งมีแรงดันไฟฟ้า เช่น 1.8V) ออกไปทางขา TX แต่สายนั้นถูกบังคับให้เป็น 0V เพราะต่ออยู่กับกราวด์ จะทำให้เกิดกระแสไฟฟ้าจำนวนมากไหลผ่านวงจรภายในของโปรแกรมเมอร์ ซึ่งนำไปสู่ความเสียหายได้

## ความเสี่ยงที่อาจเกิดขึ้น
พอร์ตของโปรแกรมเมอร์เสียหายถาวร: การลัดวงจรซ้ำๆ หรือเป็นเวลานาน สามารถทำให้ชิปที่ควบคุมพอร์ต TX/RX ภายในกล่องโปรแกรมเมอร์ร้อนจัดและไหม้ได้ ทำให้พอร์ตนั้นใช้งานไม่ได้อีกต่อไป

การเชื่อมต่อล้มเหลว: การลัดวงจรจะดึงแรงดันไฟของระบบให้ตกลง ทำให้การสื่อสารทั้งหมดไม่มีเสถียรภาพและล้มเหลวในที่สุด

อาจสร้างความเสียหายให้อุปกรณ์เป้าหมาย: แม้จะเกิดได้ยากกว่า แต่การที่ระบบไฟไม่เสถียรก็มีความเสี่ยงที่จะส่งผลกระทบต่ออุปกรณ์ฝั่งตรงข้ามได้เช่นกัน

## หน้าที่จริงๆ ของ TX และทำไมถึงไม่จำเป็นต้องต่อ (ในบางความเชื่อที่ผิด)
ความเข้าใจผิดอาจเกิดจากการที่บางครั้งในการสื่อสารแบบทางเดียว (One-way) เช่น การดึงข้อมูล (Read/Dump) อย่างเดียว เราอาจรู้สึกว่าฝั่งโปรแกรมเมอร์มีหน้าที่ "รับ" (Receive) เป็นหลัก แต่ในความเป็นจริงแล้ว...

TX มีหน้าที่ส่ง "คำสั่ง" ไปก่อนเสมอ!

ก่อนที่โปรแกรมเมอร์จะรับข้อมูลอะไรได้ มันต้องส่งคำสั่งผ่านทางขา TX ของมัน ไปยังขา RX (Receive) ของอุปกรณ์เป้าหมายก่อนเสมอ เช่น:

"ขอข้อมูลหน่อย" (Send Identity)

"เริ่มอ่านข้อมูลที่ตำแหน่ง X" (Read Block X)

"เปลี่ยนไปใช้โหมดความเร็วสูง" (Switch to High-Speed Mode)

ดังนั้น การเชื่อมต่อที่ถูกต้องคือ Programmer TX -> Target RX เสมอ หากไม่มีการเชื่อมต่อนี้ ก็จะไม่สามารถเริ่มต้นการสื่อสารได้เลย

## อะแดปเตอร์และ UFS (Universal Flash Storage)
สำหรับ UFS ซึ่งเป็นการสื่อสารความเร็วสูงยิ่งกว่า eMMC หลักการนี้ยิ่งสำคัญครับ การเชื่อมต่อที่ไม่ถูกต้อง เช่น การกราวด์สายสัญญาณ จะทำลาย Signal Integrity (ความสมบูรณ์ของสัญญาณ) ทำให้การสื่อสารล้มเหลวทันที

อะแดปเตอร์ มีความจำเป็นไม่ใช่เพื่อการกราวด์สาย แต่เพื่อ การแปลงระดับแรงดันไฟฟ้า (Voltage Level Shifting) ครับ

ตัวอย่าง: โปรแกรมเมอร์อาจใช้ไฟ 3.3V แต่ชิป UFS บนมือถือรุ่นใหม่ๆ อาจใช้ไฟเพียง 1.8V หรือ 1.2V การต่อตรงจะทำให้ชิปเสียหายได้ อะแดปเตอร์จะทำหน้าที่แปลงระดับแรงดันของสัญญาณให้ตรงกันทั้งสองฝั่ง

ข้อสรุปที่สำคัญที่สุด 🧠
อย่าต่อสาย TX ลงกราวด์ หากไม่ได้ใช้งานสายใด ให้ปล่อยสายนั้นทิ้งไว้เฉยๆ (No Connect - NC) การเชื่อมต่อที่ถูกต้องคือการไขว้สาย TX -> RX และ RX -> TX ระหว่างอุปกรณ์เสมอ

ขอบคุณที่นำเสนอข้อมูลดีๆ เพื่อเป็นความรู้และเตือนใจครับ การเรียนรู้และทำความเข้าใจหลักการที่ถูกต้อง คือหัวใจของการทำงานที่ปลอดภัยและมีประสิทธิภาพครับ!

#65

F64 ULTRA / ISP Modify 19.06.2025

กระทู้ล่าสุด โดย Admin - มิ.ย 19, 2025, 12:42 ก่อนเที่ยง

#66

AVA ( AntiVirus APKs ) โปรแกรมลบไวรัสมือถือ / AVA 4 ระบบ ONLINE เท่านั้น รอง...

กระทู้ล่าสุด โดย Admin - มิ.ย 18, 2025, 10:43 หลังเที่ยง

ลิงค์โหลด: 4.0.3
1. https://mega.nz/file/C8VnHYLb#1XpJ3sDlg_RP2CL8jHELlFBzq4SxhpFtL4oOwnXKpPI
2. https://drive.google.com/file/d/1dn9fvw-yRuo-ulLBeJgkj-1goFqBkaUI/view?usp=sharing
3. http://www.mediafire.com/file/0cno788qkmvwar1/AVA_4.0.3_pass1234.7z

ลิงค์โหลด: 4.0.2
1.https://mega.nz/file/yh8T1a6B#cLJcHYQhYnRVvtwP4R400nMlEEaUORsBBdr4knII27w
2.https://www.mediafire.com/file/7wtmq8k9jq864yc/AVA_4.0.2.exe/file
3.https://drive.google.com/file/d/1EVDRu6Pi3hpS6JYzJKqUplJAAZnOaMA9/view?usp=sharing

ลิงค์โหลด: 4.0.1
https://mega.nz/file/GhtylYpa#UD3Qw4PZ8LMLWaqYdWuQRvfnNAlP49nwDMrHFAGsgm4
https://www.dropbox.com/scl/fi/sa86n53sikiyhyz95ktbk/AVA-4.0.1.exe?rlkey=rvwjk94jx88tybdbuhogkes9s&st=ppdeacnz&dl=0
https://drive.google.com/file/d/1fcA9gBUdgoGQ-4hqGFzRyXPEMzkRX4XC/view?usp=sharing

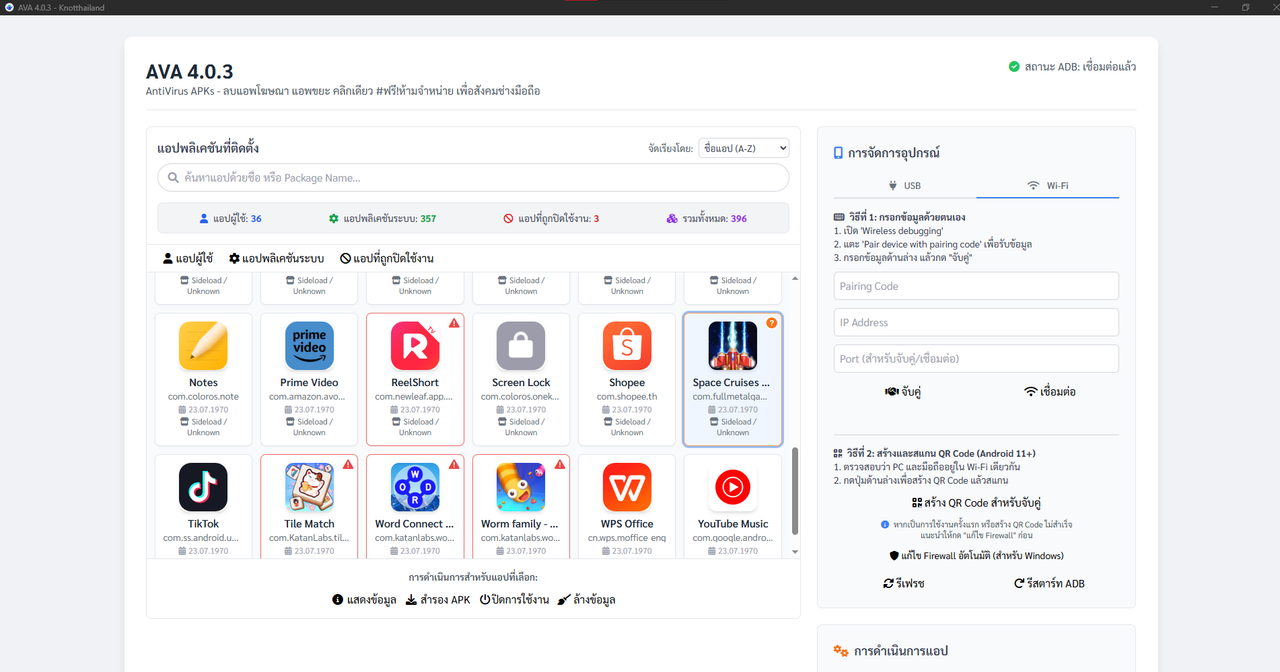

🚀 อัปเดตเวอร์ชัน 4.0.3 – สมบูรณ์แบบกว่าเดิม!
+ระบบป้องกันผู้ใช้เออเร่อ หยุดทำงานอัตโนมัติเมื่อไม่มีอินเทอร์เน็ต ปกป้องข้อมูลและป้องกันปัญหาแอปลูกค้าหาย
+ง่ายขึ้น เข้าถึงข้อมูลแอปได้ทันใจ แค่ ดับเบิลคลิก ก็เปิดดูรายละเอียดแอปได้ทันที
+เมนูจัดการแอป เรียบง่าย สบายตา "แสดงข้อมูล / สำรอง / ปิด / ล้าง" จัดวางใหม่ ไม่เกะกะ ใช้งานง่ายขึ้น
+ระบบดักจับโฆษณาแม่นยำขั้นสุด รองรับทุกรุ่น จัดการได้เสถียรและรวดเร็วกว่าที่เคย
+โหมดใหม่ตรวจจับแอปปลอม แสดงกรอบสีม่วงแจ้งเตือนทันทีที่พบชื่อแอปซ้ำ ป้องกันความเสี่ยงได้อย่างมีประสิทธิภาพ
+โหมดใหม่เชื่อมต่อผ่าน Wi-Fi ใช้งานได้แม้ USB เสียหาย สะดวกทุกสถานการณ์

⭐4.0.2⭐
AVA 4.0.2 เพิ่มโหมดใหม่ StealMode : โหมดดักจับแอปที่พึ่งรัน
+ ปรับปรุงต่อ Debug ออโต้ สะดวกขึ้น

⭐4.0.1⭐
1.ตรวจจับแอปอันตราย กรอบแดง จะลบออกให้หากกดสแกนไวรัส / กรอบส้มแนะนำว่าอาจจะอันตราย
2.แสดงไอค่อนได้ เกือบ 100% อาจจะมีบางส่วนดึงข้อมูลไม่ได้
3.ระบบตรวจจับแอปได้ครบมากกว่า AVA 3
4.ระบบตรวจจับ แอปเพิ่มลด ป้องกันไวรัสแอบติดตั้งตัวเองซ้ำ
5.ระบบการทำงานแบบเบราเซอร์ รันได้ทุกที่ ไม่กินความจุคอม
6.ระบบเก็บประวัติแอปที่ถูกลบ ที่หน้าจอ (logs_AVA 4.txt)
7.รู้วันที่ติดตั้งแอปได้ทันที พร้อมความสามารถดูขนาดแอป
8.รู้ว่าแอปติดตั้งมาจากไหนทันที PlayStore / OPPO Maerket / VIVO Market / GalaxyStore
9.ฐานข้อมูลไวรัสอัพเดทตลอด เหมือน AVA 3
10.ระบบป้องกันลบแอปสำคัญ เช่น ธนาคาร / รัฐ / โซเชียล / หน่วยงาน / ไลฟสไตล์

กลุ่มพูดคุย อัพเดท >> https://www.facebook.com/groups/553641514481455

วิธีแก้ 😤 บล็อกการดาวน์โหลดที่เป็นไฟล์อันตรายแล้ว


สนับสนุนเงินค่ากาแฟที่นี่
ชื่อบัญชี เกรียงศักดิ์

#67

แชร์งานหน้าโต๊ะซ่อม Software / Enable ADB Without Unlocking t...

กระทู้ล่าสุด โดย Admin - มิ.ย 16, 2025, 09:26 หลังเที่ยง

✅ ADB Enable Codes by Brand:

📲 HUAWEI – *#*#2846579#*#*
📲 XIAOMI – *#*#6484#*#*
📲 VIVO – *#*#225#*#*
📲 OPPO – *#899#
📲 INFINIX / TECNO – *#*#49#*#* or *#85#
📲 ALCATEL – *#2886#
📲 LENOVO – *#*#4636#*#*
📲 SONY – *#*#737378423#*#*
📲 MOTOROLA – *#*#2486#*#*
📲 HONOR – *#*#2345#*#*
📲 ONEPLUS – *#*#2346579#*#*

#68

F64 ULTRA / ⚡️Flash64⚡️ New Update! Flash6...

กระทู้ล่าสุด โดย Admin - มิ.ย 16, 2025, 03:27 หลังเที่ยง

⚡️Flash64⚡️ New Update! Flash64_V06.16.2025!
Download Here: https://flash64.com/public_download/Flash64_V06_16_2025.rar
Update Releases
1. Added Support for adding Custom Watermark to Software GUI
2. Added Option to use Calibration Trim for a more accurate VCCQ setting
3. Added Support for Samsung sec_efs information parsing (IMEI*, SN* etc) *if available
4. Added Support for Unisoc UFS Devices Flashing using Official Firmware
5. Added Support for Motorola Unisoc UFS/eMMC Flashing via .bat files Official Firmware (Thanks to Giovanni Lucas Da Paz)
6. Improved eMMC Android Sparse Flashing (Thanks to KUMAR ALOK)
7. Improved UFS Android Sparse Flashing
8. Fix MBR Repair button for eMMC (Thanks to KUMAR ALOK)
9. Fix GPT Generate button for eMMC (Thanks to KUMAR ALOK)
10. Added SKU to Phone Model matching for
11. Added support for reading Android Information on Exynos 1580 phones (Thanks to Efrén Hernández)
12. eMMC and UFS Health report will now be shown in Bright RED if 80% or above (Thanks to KUMAR ALOK)
13. Fixed eMMC RAW Write for BOOT A and BOOT B (Thanks to hello-firmware.com)
14. Added Samsung FFU Erase Option
15. Added New Samsung eMMC FFU:
3P6CMB : KM3P6001CM-B517 (by Rathna Mobiles Tamilnadu)
MAG2GC : KLMAG2GEAC-B001 (by FarshiD)
Q313MB : KMQ310013M-B419 (by FarshiD)
4X6KMB : KM4X6001KM-B321 v0.9 (by hello-firmware.com)
16. Added New Micron eMMC FFU:
MICRON_G1C155
MICRON_G1C156
MICRON_G1J38E
MICRON_G1J39E
MICRON_G1J9P8
MICRON_G1J9Q9
MICRON_G1J9R8
MICRON_G1J9S9
MICRON_G2C213
MICRON_G2C214
MICRON_G2C215
MICRON_G2C218
MICRON_G2C219
MICRON_G2M211
MICRON_G2M212
MICRON_S0J97Y
MICRON_S0J9D8
MICRON_S0J9K9
MICRON_S0J9N8

#69

แชร์งานหน้าโต๊ะซ่อม Hardware / ค่าความต้านทาน CPU Exynos 210...

กระทู้ล่าสุด โดย Admin - มิ.ย 13, 2025, 11:54 หลังเที่ยง

Credit อาจารย์ชาญ FB คืนจันทร์ ที่ไร้เงา
https://www.facebook.com/share/1QgJVGqn6m/

#รับซ่อมมือถือ #สอนซ่อมมือถือ #สอนทำCPU iPhone Android
ตำแหน่งร้าน https://goo.gl/maps/1PbSdXUECtQkAYKM7

#70

แชร์งานหน้าโต๊ะซ่อม Hardware / ค่าความต้านทาน CPU Qualcomm Sn...

กระทู้ล่าสุด โดย Admin - มิ.ย 13, 2025, 11:52 หลังเที่ยง

Credit อาจารย์ชาญ FB คืนจันทร์ ที่ไร้เงา
#รับซ่อมมือถือ #สอนซ่อมมือถือ #สอนทำCPU iPhone Android
ตำแหน่งร้าน https://goo.gl/maps/1PbSdXUECtQkAYKM7


https://www.facebook.com/thedayinmoon/posts/9919344458121306
